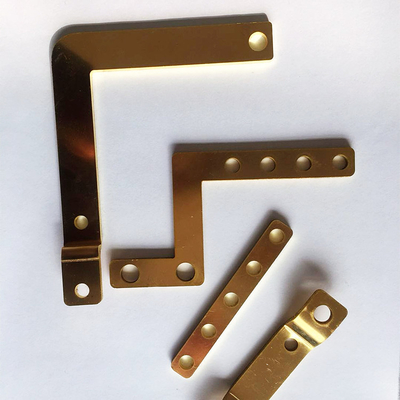

इलेक्ट्रिक फ्लेक्सिबल कॉपर बसबार्स सॉफ्ट कनेक्शन ऑटो सीएडी डिजाइन

कॉपर बस बार्स फ्लेक्सिबल इलेक्ट्रिक कॉपर बसबार सॉफ्ट कनेक्शन

कॉपर बसबार और विद्युत घटकों के बीच संबंध

1. सीधे कनेक्शन के लिए आवश्यकताएँ: जब घटक का टर्मिनल सपाट होता है, तो बसबार कनेक्शन को सीधे बोल्ट के साथ बांधा जा सकता है जैसा कि चित्र में दिखाया गया है, लेकिन फास्टनरों को स्टील का बना होना चाहिए।
2. जब घटक जोड़ एक पेंच होता है, तो बसबार को सीधे स्क्रू से जोड़ा जा सकता है, जैसा कि नीचे दिए गए चित्र में दिखाया गया है, ढीलेपन को रोकने के लिए, एक लॉक नट जोड़ा जाना चाहिए, और एक वॉशर को लॉक के बीच नहीं जोड़ा जाना चाहिए कड़े छिलके वाला फल।

कॉपर बसबार्स की असेंबली

1. बसबार और बसबार, और बसबार और विद्युत घटकों के बीच के कनेक्शन को बोल्ट के माध्यम से बांधा जाएगा, और बोल्ट के माध्यम से कसने वाला बल तालिका 9 में आवश्यकताओं को पूरा करेगा।

2. बसबार की लैप संपर्क सतह को साफ रखा जाना चाहिए।(यदि विशेष आवश्यकताएं हैं, तो इसे इलेक्ट्रिक कंपाउंड ग्रीस के साथ लेपित किया जा सकता है)

3. जब बसबार को क्षैतिज रूप से रखा जाता है, तो बोल्ट को नीचे से ऊपर तक पहना जाना चाहिए।अन्य मामलों में, अखरोट को रखरखाव पक्ष पर रखा जाना चाहिए।स्प्रिंग वॉशर के चपटे होने के बाद, टोक़ को कसने के लिए इसे आधे में घुमाने की सलाह दी जाती है।इस समय, बोल्ट की लंबाई को नट 2～ 5 बकल को उजागर करना चाहिए।

4. बोल्ट के दोनों किनारों पर वाशर लगाए जाने चाहिए, आसन्न बोल्ट के वाशर के बीच 3 मिमी की स्पष्ट दूरी होनी चाहिए, और नट की तरफ स्प्रिंग वाशर या लॉक नट स्थापित किए जाने चाहिए।

5. बोल्टों पर समान रूप से जोर दिया जाना चाहिए, और विद्युत उपकरणों के टर्मिनलों पर अतिरिक्त दबाव नहीं होना चाहिए।

6. बसबार लग जाने के बाद कोई तनाव नहीं होना चाहिए।

7. बसबार कनेक्शन को एक विशेष इंसुलेटिंग स्लीव द्वारा संरक्षित किया जा सकता है।

उत्पाद पैरामीटर
