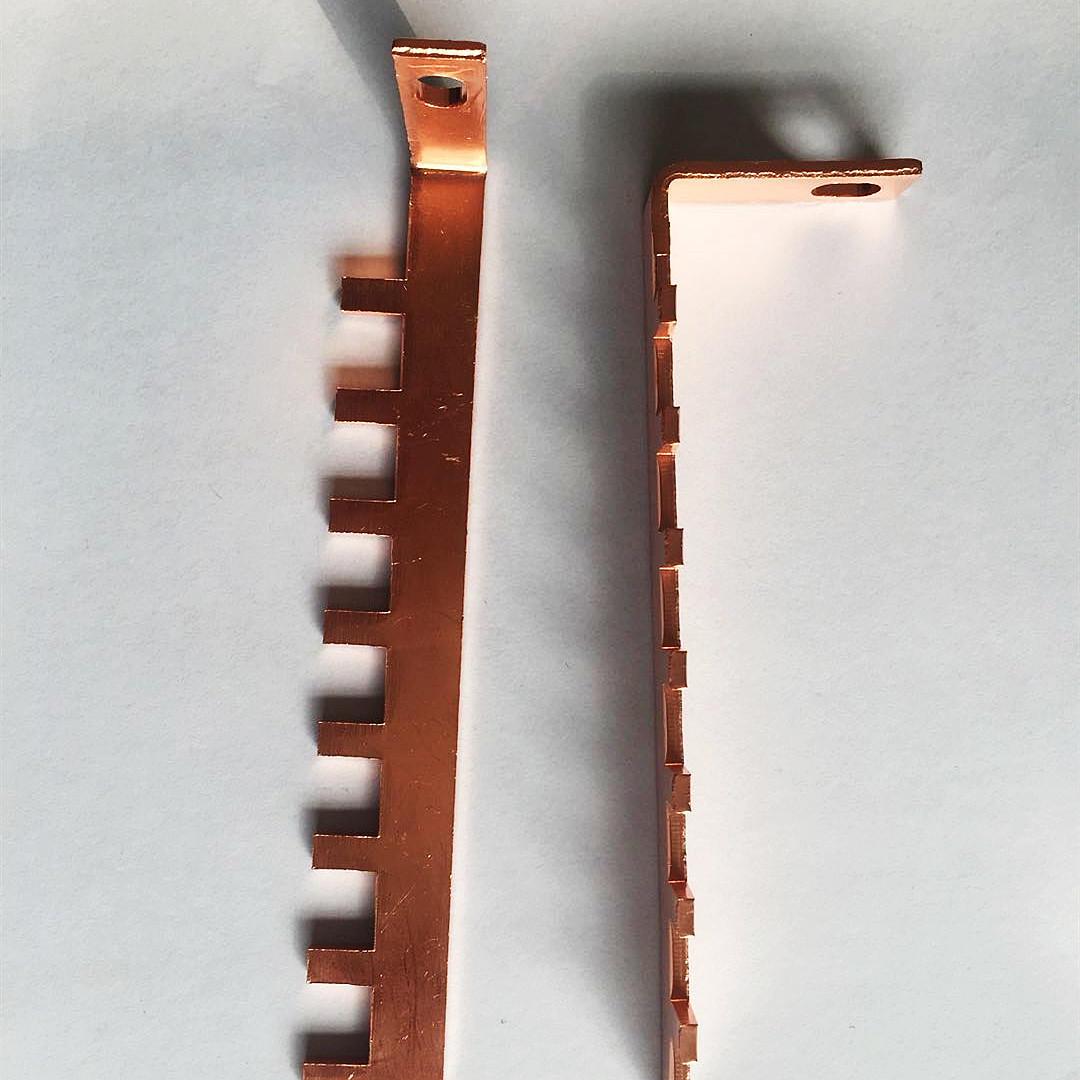

नई ऊर्जा उपकरण के लिए लेजर कट कॉपर बसबार निक चढ़ाना

नई ऊर्जा उपकरण के लिए कस्टम कॉपर बसबार

कॉपर बार, जिसे कॉपर बस बार या कॉपर बस बार के रूप में भी जाना जाता है, तांबे की सामग्री से बना होता है, और क्रॉस-सेक्शन एक आयताकार या चम्फर्ड (गोल) आयताकार लंबा कंडक्टर होता है (अब आमतौर पर गोल तांबे की सलाखों का उपयोग टिप डिस्चार्ज से बचने के लिए किया जाता है), में सर्किट करंट को संप्रेषित करने और विद्युत उपकरणों को जोड़ने की भूमिका निभाता है।बिजली के उपकरणों, विशेष रूप से पूर्ण बिजली वितरण उपकरणों में तांबे की सलाखों का व्यापक रूप से उपयोग किया गया है।

प्रक्रिया की तैयारी

1. डिजाइन चित्र और उत्पादन कार्य सूची के अनुसार, सर्वोत्तम समाधान पर विचार करें।

2. जांचें कि क्या प्राथमिक विद्युत घटकों और सहायक उपकरण के मॉडल विनिर्देश चित्र और सामग्री के बिल की आवश्यकताओं को पूरा करते हैं, और क्या उत्पाद लाइसेंस और अनुरूपता के प्रमाण पत्र पूर्ण हैं।

कॉपर बसबारों का चयन

1. मुख्य बसबार के विनिर्देश और सामग्री डिजाइन चित्र के अनुसार हैं, और शाखा बसबार की सामग्री विशेष आवश्यकताओं के बिना मुख्य सर्किट बसबार की तरह ही है।

2. शाखा सर्किट बसबार (कंडक्टर) का चयन चित्र में अंकित तार के व्यास के अनुसार किया जाएगा।यदि यह चिह्नित नहीं है, तो इसे सर्किट ब्रेकर रिलीज की धारा के अनुसार चुना जाएगा।

3. जब मुख्य सर्किट या शाखा सर्किट के लिए बसबार का चयन किया जाता है, तो रेटेड वर्तमान के अनुसार, तालिका 2 और तालिका 3 में क्रॉस-अनुभागीय विनिर्देश का चयन करें जो वर्तमान वहन क्षमता से कम नहीं है।

4. लो-वोल्टेज बिजली वितरण उपकरण का ग्राउंडिंग बसबार (पीई) तालिका 1 की आवश्यकताओं को पूरा करेगा।

5. हाई-वोल्टेज बिजली वितरण उपकरण की ग्राउंडिंग बस का क्रॉस सेक्शन 30 वर्ग मिलीमीटर से कम नहीं होना चाहिए, और दरवाजे के माध्यम से ग्राउंडिंग तार 4 वर्ग मिलीमीटर से कम नहीं होना चाहिए।

6. बस बार की सतह चिकनी, चिकनी, दरारों और समावेशन से मुक्त होनी चाहिए।

उत्पाद पैरामीटर
