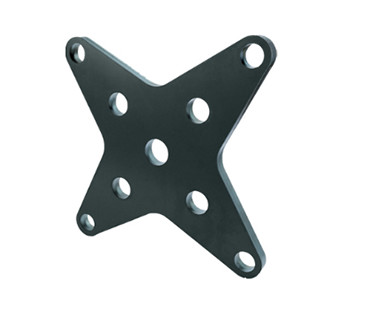

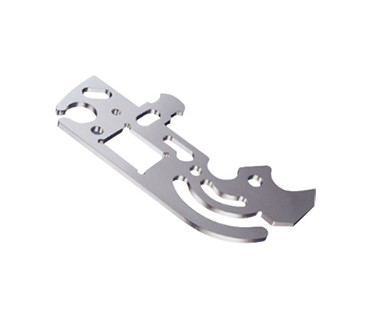

ऑटो उद्योग लेजर छोटे भागों काटना कस्टम शीट धातु निर्माण

लेजर कटिंग स्टैम्पिंग पार्ट्स कस्टम शीट मेटल फैब्रिकेशन:

विचार जब लेजर काटने डिजाइन भागों।

1. रूपरेखा बंद करें।

सभी कटे हुए प्रोफाइल बंद होने चाहिए।यह अधिक महत्वपूर्ण नियम है।यदि प्रोफ़ाइल खुली रहती है, तो मूल शीट धातु से भाग को हटाया नहीं जा सकता है।उत्कीर्णन या नक़्क़ाशी के मामले में, रूपरेखा को बंद करने की कोई आवश्यकता नहीं है।

2. गोल छेद।

सख्त सहनशीलता वाले छेदों को पहले लेजर से और फिर एक ड्रिल के साथ ड्रिल किया जा सकता है, जो सामग्री में छोटे छेद बनाता है और फिर ड्रिलिंग प्रक्रिया के दौरान ड्रिल का मार्गदर्शन करता है।वेध का व्यास लगभग 2-3 मिमी है।

3. पिरोया छेद।

सामग्री की मोटाई कम से कम 1.5 मिमी है।लेजर कटने पर स्टील पिघलता है और वाष्पित हो जाता है।ठंडा होने के बाद, कट सख्त हो जाता है और धागा बनाना मुश्किल हो जाता है।इसलिए, धागा काटने से पहले, लेजर के साथ ड्रिल करने और फिर ड्रिल करने की सिफारिश की जाती है।

4. हॉर्न पट्टिका।

शीट धातु के हिस्सों में तेज कोने हो सकते हैं, लेकिन प्रत्येक कोण पर एक कक्ष (सामग्री की कम से कम आधी मोटाई) जोड़ने से हिस्सा सस्ता हो जाता है।

5. पायदान और लग्स।

नौच की छोटी चौड़ाई कम से कम 1 मिमी या सामग्री की मोटाई, जो भी अधिक हो।लंबाई चौड़ाई से पांच गुना से अधिक नहीं होनी चाहिए।लग्स कम से कम 3 मिमी मोटी या सामग्री की मोटाई से दोगुनी होनी चाहिए, या जो भी अधिक हो।पायदान की तरह, लंबाई चौड़ाई से पांच गुना से कम होनी चाहिए।

नॉच के बीच की दूरी कम से कम 3 मिमी होनी चाहिए, लग्स के बीच की छोटी दूरी 1 मिमी होनी चाहिए या सामग्री की मोटाई अधिक होनी चाहिए।नियमों का पालन नहीं करने पर पार्ट्स ख़राब हो सकते हैं।

6. एकाधिक भाग या पतले भाग।

एक ही शीट धातु पर कई भागों को काटते समय, उनके बीच की दूरी सामग्री की मोटाई से कम नहीं होती है।यदि भाग एक साथ बहुत करीब हैं या यदि भाग बहुत पतला है, तो यह दो कट लाइनों के बीच सामग्री को जला सकता है।
