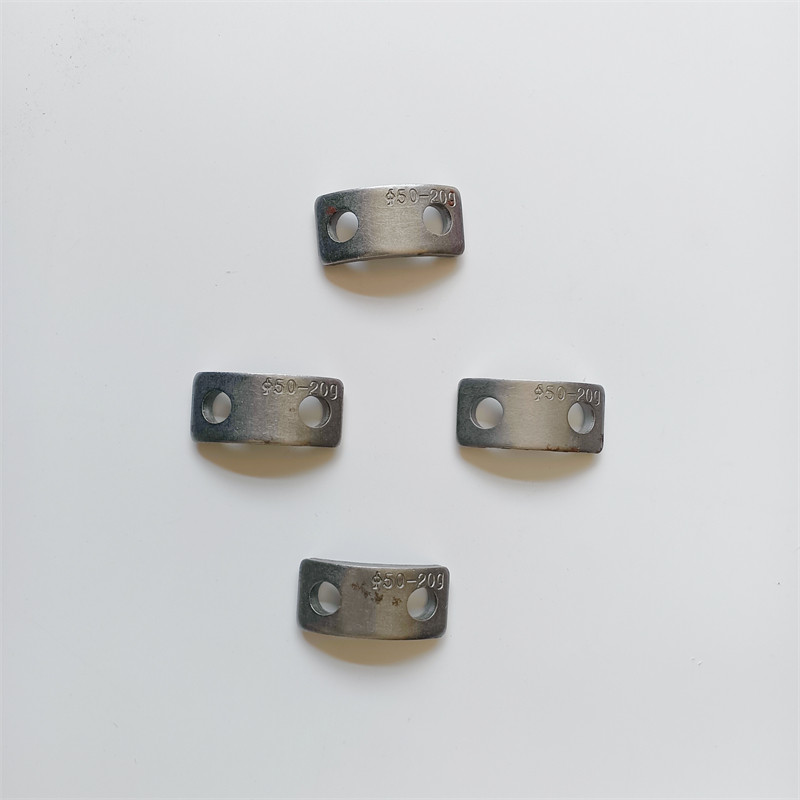

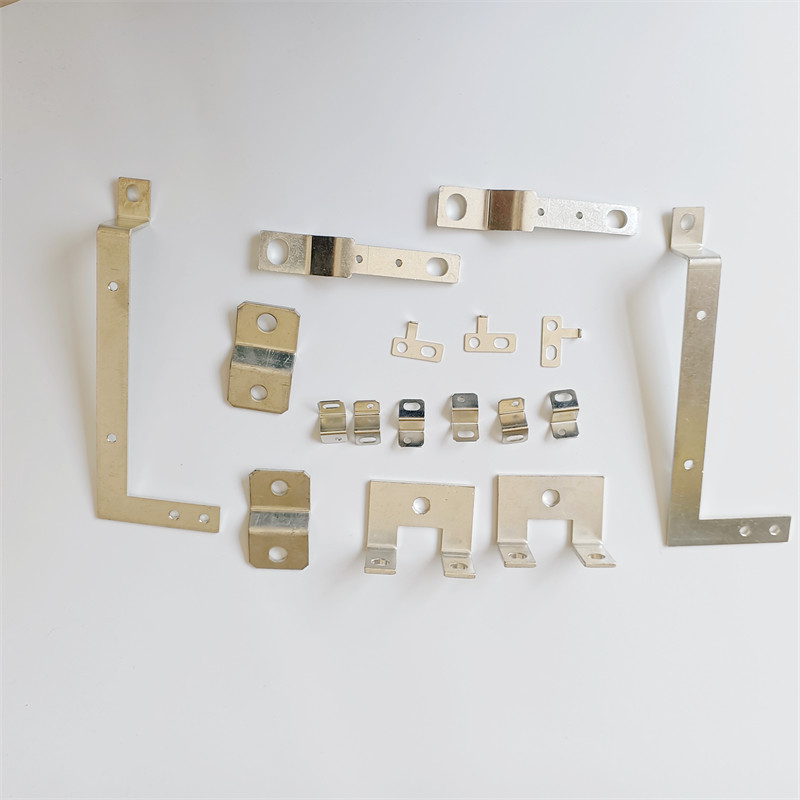

प्रेसिजन धातु मुद्रांकन भागों प्रसंस्करण हार्डवेयर मुद्रांकन भागों

प्रेसिजन धातु मुद्रांकन भागों प्रसंस्करण हार्डवेयर मुद्रांकन भागों

मुद्रांकन प्रसंस्करण में सामग्री मोटाई के लिए छिद्रण व्यास का डी / टी अनुपात निम्नलिखित मूल्यों तक पहुंच सकता है: कठोर स्टील के लिए 0.4, हल्के स्टील और पीतल के लिए 0.35, और एल्यूमीनियम के लिए 0.3।

प्लेट पर छोटे छेद करते समय, जब सामग्री की मोटाई पंच के व्यास से अधिक होती है, तो छिद्रण प्रक्रिया एक कतरनी प्रक्रिया नहीं होती है, बल्कि पंच के माध्यम से सामग्री को मरने में निकालने की प्रक्रिया होती है।एक्सट्रूज़न की शुरुआत में, छिद्रित स्क्रैप का एक हिस्सा संकुचित होता है और छेद के आसपास के क्षेत्र में निचोड़ा जाता है, इसलिए छिद्रित स्क्रैप की मोटाई आम तौर पर कच्चे माल की मोटाई से छोटी होती है।

पंचिंग भागों में छोटे छेदों को पंच करते समय, पंचिंग पंच के छोटे व्यास के कारण, यदि पंच को सामान्य तरीकों से पंच किया जाता है, तो छोटे पंच को तोड़ना आसान होता है, इसलिए पंच को टूटने से बचाने के लिए पंच की ताकत में सुधार करने का प्रयास करें। झुकना।ध्यान देने के तरीके और चीजें हैं:

1. स्ट्रिपिंग प्लेट गाइड प्लेट के रूप में दोगुनी हो जाती है।

2. गाइड प्लेट और फिक्स्ड वर्क प्लेट के बीच एक छोटी गाइड कॉलम गाइड स्लीव का उपयोग किया जाता है, या यह सीधे बड़े गाइड कॉलम गाइड स्लीव से जुड़ा होता है।

3. पंच को गाइड प्लेट में वापस ले लिया जाता है, और गाइड प्लेट और पंच फिक्सिंग प्लेट के बीच की दूरी बहुत बड़ी नहीं होनी चाहिए।

4. पंच और गाइड प्लेट के बीच द्विपक्षीय अंतर पंच और अवतल डाई के बीच एकतरफा अंतर से छोटा होता है।

5. साधारण स्ट्रिपिंग की तुलना में दबाव बल को 1.5 से 2 गुना बढ़ाया जाना चाहिए।

6. गाइड प्लेट उच्च कठोरता सामग्री से बना या जड़ा हुआ है, जो सामान्य से 20% से 30% मोटा है।

7. दो गाइड पोस्ट के बीच का कनेक्शन वर्कपीस दबाव से होकर गुजरता है।

8. बहु-छेद छिद्रण के दौरान, एक छोटे व्यास वाला पंच एक बड़े व्यास वाले पंच की तुलना में एक सामग्री मोटा होता है।
