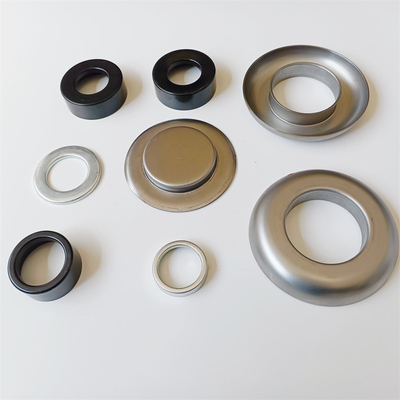

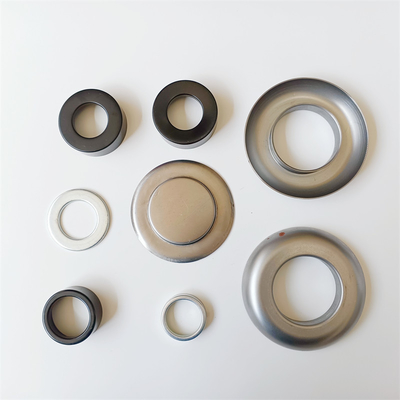

फर्नीचर गहरा खींचा धातु भागों रंग अनुकूलित पाउडर लेपित

शीट मेटल फैब्रिकेशन बेंडिंग स्टैम्पिंग वर्क्स बॉक्स एनक्लोजर प्रोसेसिंग पार्ट्स

मुद्रांकन प्रसंस्करण में एक विशेष धातु मुद्रांकन भाग के रूप में, ड्राइंग भागों में अलग-अलग आकार, विनिर्देश और प्रकार होते हैं।विरूपण यांत्रिकी की विशेषताओं के अनुसार, उन्हें विभाजित किया जा सकता है: बॉक्स के आकार के हिस्से (सीधी दीवार वाले गैर-घूर्णन शरीर), गोल सरल भाग (4 प्रकार को संदर्भित करता है: सीधी दीवार घूर्णन शरीर), सतह के आकार के हिस्से (सतह का जिक्र करते हुए) घूर्णन शरीर) और गैर-घूर्णन शरीर की सतह के आकार के हिस्से

1. बेलनाकार भागों की विकृति विशेषताएँ

गहरी ड्राइंग की प्रक्रिया में, विरूपण क्षेत्र रिक्त का निकला हुआ किनारा भाग होता है, और अन्य भाग बल संचरण क्षेत्र होते हैं, जो मुख्य विरूपण में भाग नहीं लेते हैं;स्पर्शरेखा संपीड़ित तनाव और रेडियल तन्यता तनाव की कार्रवाई के तहत, रिक्त का विरूपण क्षेत्र स्पर्शरेखा संपीड़न और रेडियल पैदा करता है बढ़ाव हमेशा तनाव में और हमेशा संपीड़न में होता है;अंतिम विरूपण पैरामीटर मुख्य रूप से रिक्त के बल-संचारण क्षेत्र की भार-वहन क्षमता द्वारा सीमित हैं।

2. बॉक्स के आकार के भागों की विकृति विशेषताएँ

विरूपण गुण गोल सरल भागों के समान होते हैं, अंतर यह है कि विरूपण जो हमेशा तनाव में रहता है और हमेशा संपीड़न के तहत रिक्त की परिधि पर असमान रूप से वितरित किया जाता है, गोल भाग का विरूपण बड़ा होता है, और सीधे किनारे के हिस्से का विरूपण छोटा है;रिक्त की परिधि पर, विरूपण की डिग्री रिक्त की तुलना में अधिक होती है।छोटे विरूपण डिग्री वाले भागों के बीच पारस्परिक प्रभाव होता है।

3. घुमावदार सतह भागों की विकृति विशेषताएँ

रिक्त की बाहरी परिधि एक गहरी ड्राइंग विरूपण क्षेत्र है जो हमेशा तनाव में रहती है और हमेशा संकुचित होती है;रिक्त का मध्य भाग दो-तरफा तन्यता तनाव से प्रभावित एक उभड़ा हुआ विरूपण क्षेत्र है।

4. गैर-घूर्णी सतह आकार भागों की विकृति विशेषताएँ

डीप-ड्राइंग रिक्त का विरूपण क्षेत्र भी बाहरी डीप-ड्राइंग विरूपण क्षेत्र और आंतरिक उभड़ा हुआ विरूपण क्षेत्र से बना है, लेकिन रिक्त की परिधि पर इन दो विकृतियों का वितरण असमान है;रिक्त के बाहरी परिधीय विरूपण क्षेत्र में कतरनी विरूपण भी है।

उत्पाद पैरामीटर:
