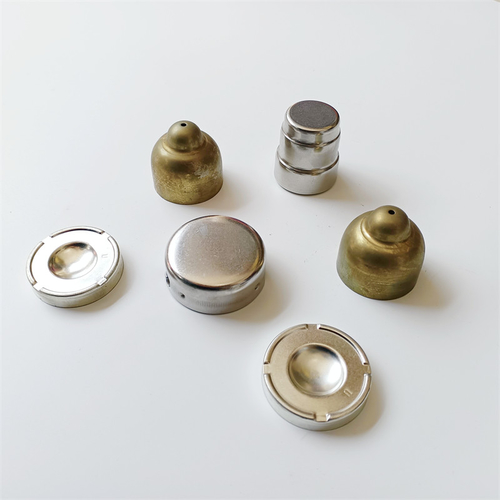

ड्राइंग पार्ट्स यांत्रिक उपकरणों द्वारा चादरों को खींचकर और विकृत करके प्राप्त किए गए वर्कपीस हैं।अब हम ड्राइंग भागों के उत्पादन मानकों को पेश करेंगे।
1. पहली दीवार की सतह, नीचे की सतह और गहरे-आरेखण वाले हिस्से की दीवार की सतह, और आयताकार भाग के चारों कोनों के कोने की त्रिज्या उपयुक्त होनी चाहिए।mm2rd1, mm5.1r2d।
2. खिंचे हुए हिस्से का आकार सरल और सममित होना चाहिए, और इसे जितना हो सके एक बार में बढ़ाया जाना चाहिए।
3. आवश्यक सतह की गुणवत्ता सुनिश्चित करने के आधार पर, जिन हिस्सों को कई बार खींचने की आवश्यकता होती है, उनके लिए आंतरिक और बाहरी सतहों पर उत्पन्न होने वाले निशानों की अनुमति दी जानी चाहिए।
4. असेंबली आवश्यकताओं को सुनिश्चित करने के आधार पर, गहरी ड्राइंग भाग की साइड की दीवार को एक निश्चित ढलान की अनुमति दी जानी चाहिए।
5. गहरे खींचे गए हिस्सों के आयामों को उनके बाहरी या आंतरिक आयामों से चिह्नित किया जाना चाहिए, और आंतरिक और बाहरी आयामों को एक ही समय में चिह्नित नहीं किया जाना चाहिए।ट्रेपेज़ॉइडल डीप-ड्राइंग भागों के साथ, ऊंचाई दिशा में आयाम आम तौर पर नीचे पर आधारित होना चाहिए।यदि ऊपरी भाग बेंचमार्क है, तो ऊंचाई आयाम की गारंटी देना आसान नहीं है।
6. नीचे के छेद से या गहरे ड्राइंग पीस के निकला हुआ किनारा से साइड की दीवार तक की दूरी उपयुक्त होनी चाहिए।
